一、洁净室在线监测系统介绍

导读：洁净车间的净化水平测试方法可采用尘埃粒子计数器监测结果进行评定，传统的测量办法是通过人工携带尘埃粒子计数器定期进入洁净车间的各个监测点位进行手动测量获得，但原材料的进出、人员的变更，以及产品的变化都将改变洁净室的环境值，人工巡查不能做到固定、精准的自动连续监测，导致无法估计洁净环境是在何时偏离了规定工况，更无法估计产品的质量情况。

成都永腾电子有限公司自主研发设计的洁净室在线监测系统解决了人工测量的种种缺陷，该监测系统由在线尘埃粒子计器（可增设温湿度、压差等监测设备）、计算机、通讯传输设备、监测系统软件等组成。系统是将多台监测设备分别固定安装到洁净车间内各重要监测点位，由主控电脑进行集中控制各监测点设备，并获得监测点数据，完成数据储存、数据分析、管理、查询，对异常情况进行报警，使生产和管理人员能及时掌握生产条件变化，实现了集中式信号数据处理，分散式多点采样，同一监测点在测量时间与空间点上具有固定性，监测数据之间具有可比性和参考性，大大提高了净化水平的同时还拥有了更好的监测水平和监测质量，是目前国际净化系统自动监测新技术解决方案。

监测系统中所用到的核心部件由我公司自主独立研发生产，其测量精度及计数效率均满足JJF1190-2008《尘埃粒子计数器校准规范》技术规范。该监测系统已成功应用到国内电子行业、生物医疗、光电、航空航天、汽车制造、喷涂等行业的广泛使用，是目前国际净化系统自动监测新技术方案。

监测系统通讯方式：无线通信或有线通信（有线业主自行布485双胶线），二选一。

无线信号传输优点：无线通信方案综合成本低，性能稳定，无须布线，使用方便，组网灵活，可扩展性好，即插即用，特适合已装修好的场合。系统管理员可以迅速将新的无线监控点加入到现有网络中，不需要为新建传输铺设网络、增加设备，轻而易举地实现远程无线监控。可以将不同地点的现场信息实时通过无线通讯方式传送到无线监控中心远程控制。

RS485信号传输优点：采用RS485两线制接线方式，具有噪声抑制能力、数据传输速率、电缆长度及可靠性是其他标准无法比拟的，信号稳定。

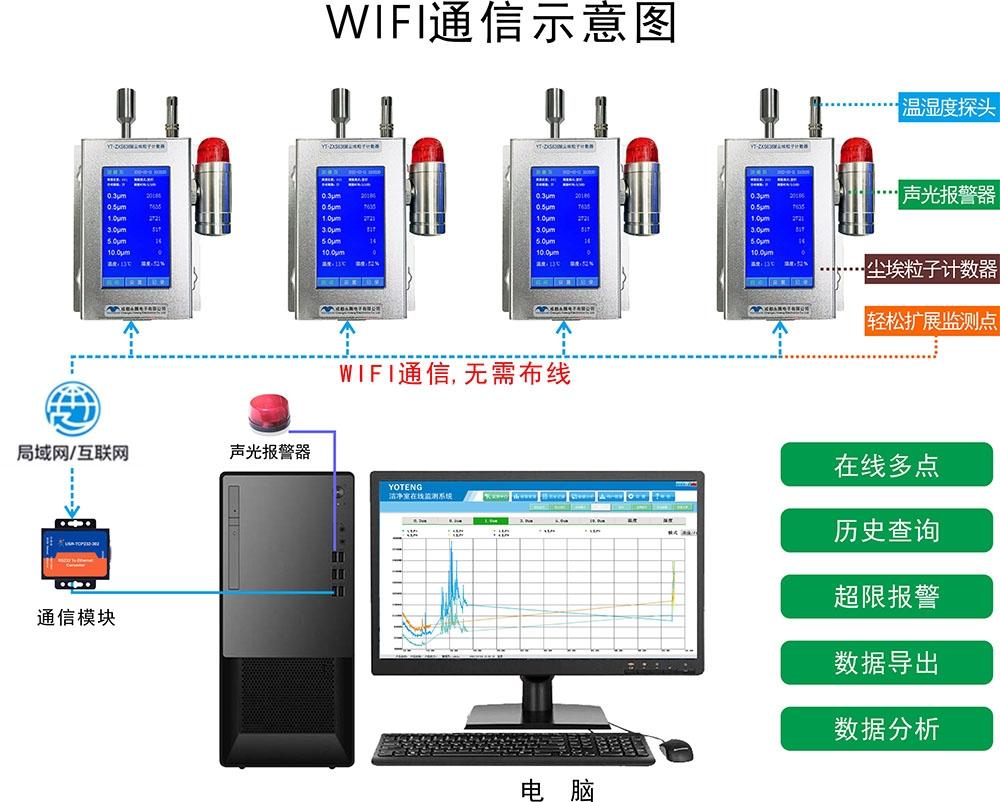

监测系统示意图

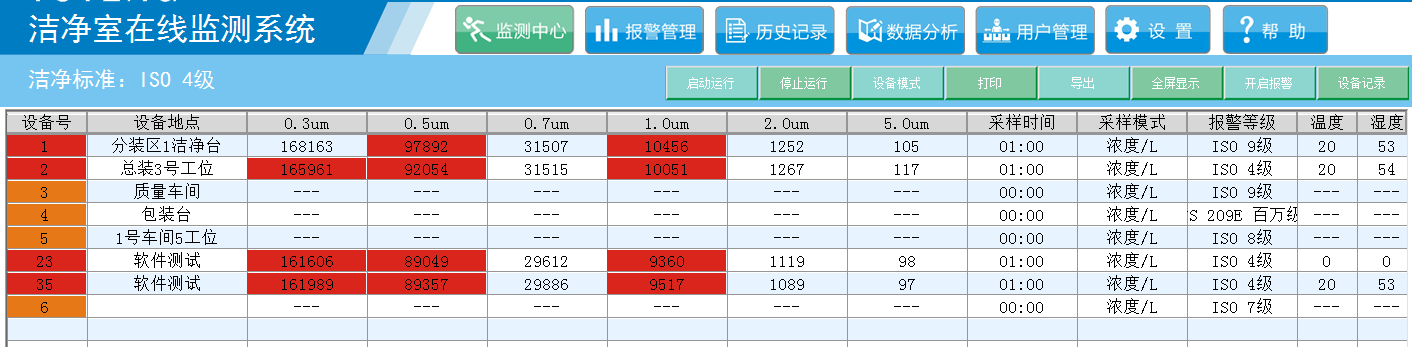

二、监测软件介绍

该监控软件是与远程监测设备配套的，是收集分布在不同监测点位上监测设数据的，具有集中控制、显示、分析、储存和打印等多项功能。软件系统设计合理，功能实用，易操作，能够运行在Microsoft Windows系统中，能自动测量，具有监测点扩容功能、具有超限，预警，离线报警功能，有良好的实用性。

1、控制：对各监测点传感器进行集中在线多点监测与控制。
2、启动：自动完成测量工作，或手动完成测量。
3、显示：主控电脑集中显示，还可扩展HDMI接口的大屏进行同步显示。
4、存储：测量结果自动存储在系统软件包中，以数据库文件保存。极大方便查询和处理历史数据。历史数据可导出电子文档（EXCEl格式）。
5、报表：能够进行数据分析。
6、报警：用户任意设定报警级别，出现超限报警、预警、设备离线时软件色彩区分提醒报警点位及报警粒径通道，一目了然。同时可主控电脑喇叭进行超限提醒，还可扩展声光报警器进行超限提醒。
7、历史查询：查询任意传感器历史数据。
8、打印：监测数据、历史数据、报警数据均打印。
9、监测点扩容：在线配置传感器地址，软件具有监测点扩容功能，轻松增加监测点位。

三、系统组成设备

在线尘埃粒子计数器（远程粒子传感器）、温湿度探头、风速、压差变速器、无线通讯器（无线通信方式所需）、RS485双胶屏敝线（RS485通信方式所需）、主控电脑、专用监测软件等组成。

四、在线尘埃粒子计数器参数

1、规格型号：YT-ZXS636M在线尘埃粒子计数器

测试粒径：0.3μm、0.5μm、1.0μm、3.0μm、5.0μm、10.0μm

（6通道粒子计数器，粒径通道可根据用户需求定制）

测试范围：ISO14644-1标准(4级～9级)

FS209标准（十级～百万级）

GMP2010标准（A级～D级）；

重复性：±10％（国标）

粒子浓度示值误差：±30％（国标）

光 源：采用激光二极管作为传感器的光源

真空源：内置德国进口真空泵或国产微型真空泵

流 量：2.83升/分（0.1cfm）（误差≤正负5%）

通讯模式：无线或485通讯（标准modbus协议)二选一

测量模式：浓度、累计、差分

测量方式：自动或手动两种。

采样时间：1秒～180小时（用户自行选择设定）

自动测量频率：1～60次（用户自行选择设定）

自动测量间隔时间：1～60分（用户自行设定）

数据存储量：500组测量数据，循环覆盖

工作环境：5～45℃，＜90%RH

储藏环境：-20～60℃, ＜90%RH

显示方法：4.3寸彩色触摸液晶屏

外形尺寸：65（W）×156（H）×120（D）mm（不含选配温湿度及配件）

重量：约650克（不含配件）

电源：AC适配器（输入：180V～240V，输出：12V/2000mA）

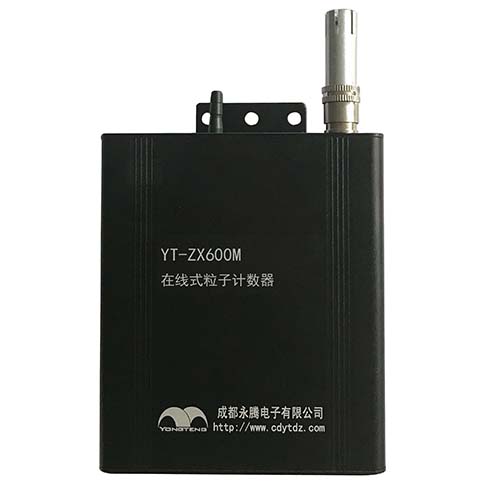

2、规格型号：YT-ZX600M 在线尘埃粒子计数器

测试粒径：0.3μm、0.5μm、0.7μm、1.0μm、2.0μm、5.0μm

（6通道粒子计数器，粒径通道可根据用户需求定制）

测试范围：ISO14644-1标准(4级～9级)

FS209标准（十级～百万级）

GMP2010标准（A级～D级）；

重复性：±10％（国标）

粒子浓度示值误差：±30％（国标）

光 源：采用激光二极管作为传感器的光源

真空源：内置德国进口真空泵或国产微型真空泵

流 量：2.83升/分（0.1cfm）（误差≤正负5%）

通讯模式：无线或RS485协议二选一

测量模式：浓度、累计、差分（用户自行选择设定）

采样时间：自定义，建议单次60S

测量间隔时间：自定义，建议一小时一次

工作环境：5～45℃，＜90%RH

储藏环境：-20～60℃, ＜90%RH

重量：约400克左右（在线粒子计器不带电池，采用电源供电，如需电池可另增）

电源：AC适配器（输入：180V～240V，输出：5V/2000mA）

外形尺寸：88（W）×130（H）×38（D）mm（不含温湿度传感器）

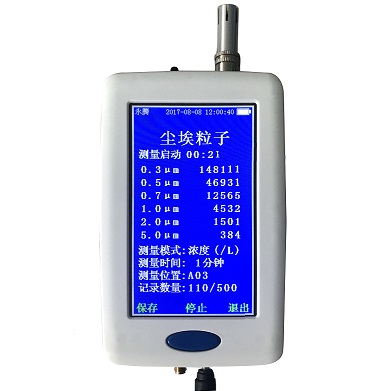

3、规格型号：YT636M 在线尘埃粒子计数器

测试粒径：0.3μm、0.5μm、0.7μm、1.0μm、2.0μm、5.0μm

（6通道粒子计数器，粒径通道可根据用户需求定制）

测试范围：ISO14644-1标准(4级～9级)

FS209标准（十级～百万级）

GMP2010标准（A级～D级）；

重复性：±10％（国标）

粒子浓度示值误差：±30％（国标）

光 源：采用激光二极管作为传感器的光源

真空源：内置德国进口真空泵或国产微型真空泵

流 量：2.83升/分（0.1cfm）（误差≤正负5%）

通讯模式：无线或RS485协议二选一

测量模式：浓度、累计、差分（用户自行选择设定）

显示方式：4.3寸触摸屏

采样时间：自定义，建议单次60S

测量间隔时间：自定义，建议一小时一次

工作环境：5～45℃，＜90%RH

储藏环境：-20～60℃, ＜90%RH

重量：约400克左右（在线粒子计器不带电池，采用电源供电，如需电池可另增）

电源：AC适配器（输入：180V～240V，输出：5V/2000mA）

外形尺寸：83（W）×134（H）×40（D）mm（不含温湿度传感器）

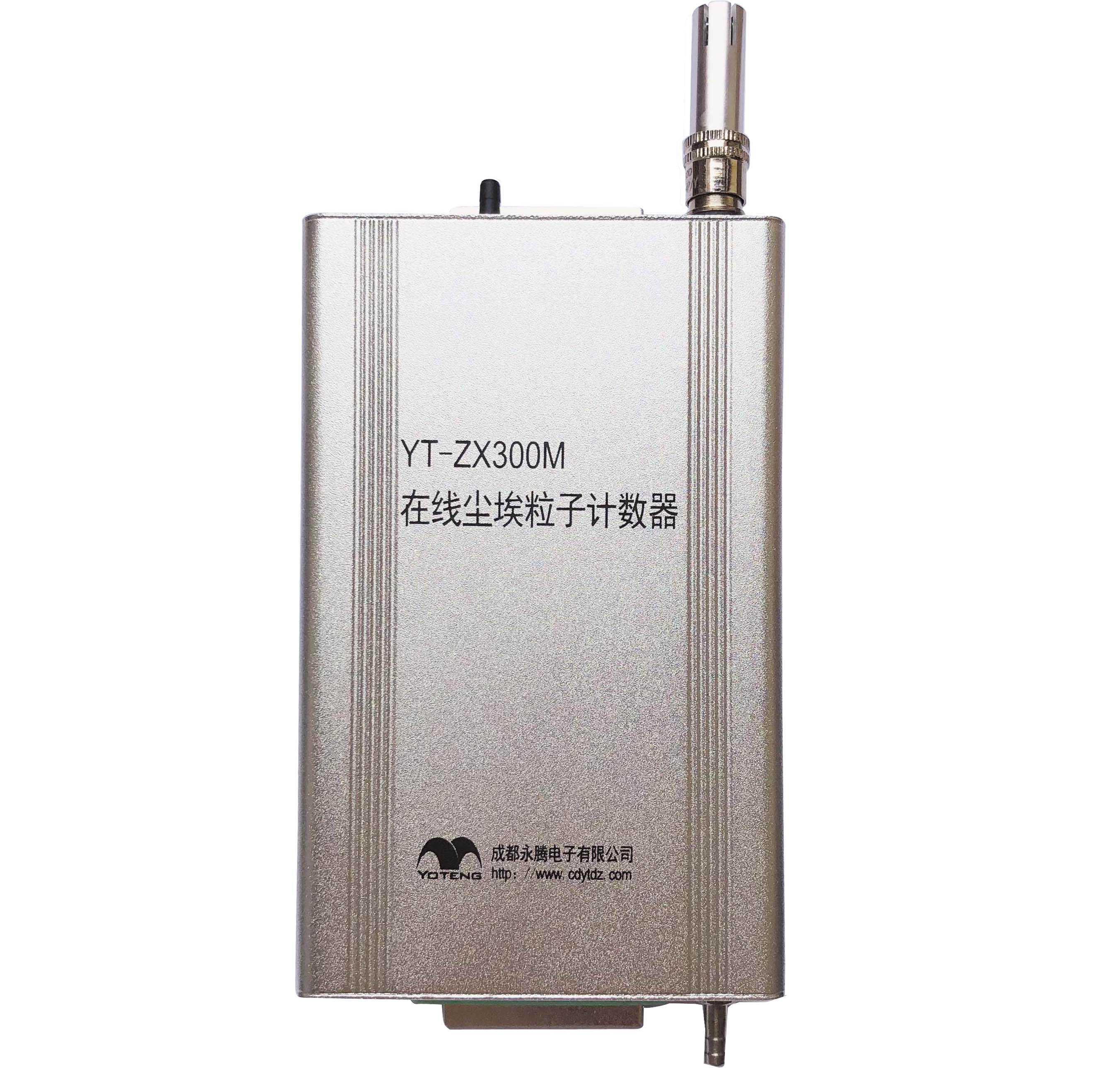

4、规格型号：YT-ZX300M在线尘埃粒子计数器

测试粒径：0.3μm、0.5μm、5.0μm

（3通道粒子计数器，可增至4通道，粒径通道可根据用户需求定制）

测试范围：ISO14644-1标准(4级～9级)

FS209标准（十级～百万级）

GMP2010标准（A级～D级）；

重复性：±10％（国标）

粒子浓度示值误差：±30％（国标）

光 源：采用激光二极管作为传感器的光源

真空源：微型真空泵

流 量：2.83升/分

通讯模式：无线或RS485协议二选一

测量模式：浓度、累计、差分（用户自行选择设定）

采样时间：自定义，建议单次60S

测量间隔时间：自定义，建议一小时一次

工作环境：5～45℃，＜90%RH

储藏环境：-20～60℃, ＜90%RH

重量：约400克左右（在线粒子计器不带电池，采用电源供电，如需电池可另增）

电源：AC适配器（输入：180V～240V，输出：5V/6000mA）

外形尺寸：88（W）×170（H）×38（D）mm（不含温湿度传感器）

备注：以上几款尘埃粒子计数器均可出第三方校准报告（本系统方案中报价不含第三方检测费用，如用户需出第三方检测报告费用请咨询商务人员）
